1. 钻头分类号由四个字符组成，第一个字符用英文字母表示钻头体的材料，第二个字符用阿拉伯数字分别表示钻头的布齿密度、聚晶金刚石复合片（以下简称PDC）的尺寸或切削齿的类别、钻头的冠部轮廓形状。
1.1 PDC钻头的分类应符合表1的规定。
1.2 天然金刚石钻头、热稳定聚晶金刚石（以下简称TSP）钻头的分类应符合表2的规定。
2. 钻头型号的表示方法
2.1 钻头型号由钻头直径代号、厂家命名型号和按本标准制定的钻头分类号三部分组成，如图1所示。
2.2 各钻头厂家可以根据需要编制各自产品的厂家命名型号，同时应制定厂家命名型号与本标准钻头分类号的对照表。
2.3 钻头型号的表示方法：
示例1（全面钻进钻头）：8 1/2 R426 /S231
其中，钻头直径代号为8 1/2，表示全面钻进钻头直径为215.9mm（8 1/2in）；厂家命名代号为R426；本标准的钻头分类代号为S231（钻头体材料代号S表示钻头体为钢体式；布齿密度代号2表示为中等；PDC齿直径代号3表示PDC齿直径为13.44mm；钻头冠部轮廓高度代号1表示为鱼尾形）。
示例2（取芯钻头）：215.9×105SC226/M723
其中，钻头直径代号为215.9×105，表示取芯钻头外径为215.9mm，内径为105mm；厂家命名型号为SC226，本标准的钻头分类号为M723（钻头体材料代号M表示钻头体为胎体式；切削齿密度代号7表示切削齿为3-7粒/0.2（1克拉）；切削齿代号2表示切削齿为TSP；钻头冠部轮廓高度代号3表示钻头冠部轮廓高度为中）。
表1 PDC钻头的分类
| 钻头体材料 | PDC齿密度 代号 （当量齿数） | PDC齿直径代号 | PDC钻头冠部轮廓高度代号 | |||||
| 胎体 | 钢体 | 分级 代号 | 尺寸 mm | 鱼尾形 | 短 （＜58mm） | 中 （58-114mm） | 高 （＞114mm） | |
| M | S | 1 稀 （≤30） | 1 | ＞24 | 1 | 2 | 3 | 4 |
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
2 中 （＞30-40） | 1 | ＞24 | ||||||
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
3 密 （＞40-50） | 1 | ＞24 | ||||||
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
4 高密 （＞50） | 1 | ＞24 | ||||||
| 2 | 14-24 | |||||||
| 3 | ＜14 | |||||||
注 1 表中的“当量齿数”用以衡量PDC钻头的布齿密度。“当量齿数”的计算以215.9mm（8.5m）直径的钻头、 13.44mm（0.529in）直径的切削齿为基准。当钻头直径、切削齿直径与该基准相异时应进行折算，具体计算方法如下：
2 当同一只钻头出现几种直径的切削齿时，钻头PDC齿直径代号的确定应以数量最多的齿（不包括规径面上的齿）为依据。 | ||||||||
表2 天然金刚石钻头和TSP钻头的分类
钻头体 材料 （胎体） | 切削齿 密度代号 (齿的粒度) | 切削齿分类代号 | 钻头冠部轮廓高度代号 | ||||
分类 代号 | 类别 | 扁平式 | 短 （＜58mm） | 中 （58-114mm） | 长 （＞114mm） | ||
| M | 6 稀 [＜3粒/0.2g(1克拉)] | 1 | 天然金刚石 | 1 | 2 | 3 | 4 |
| 2 | TSP | ||||||
| 3 | 混合齿 | ||||||
7 中 [3-7粒/0.2g(1克拉)] | 1 | 天然金刚石 | |||||
| 2 | TSP | ||||||
| 3 | 混合齿 | ||||||
8 密 [＞7粒/0.2g(1克拉)] | 1 | 天然金刚石 | |||||
| 2 | TSP | ||||||
| 3 | 混合齿 | ||||||
| 4 | 孕镶 | ||||||

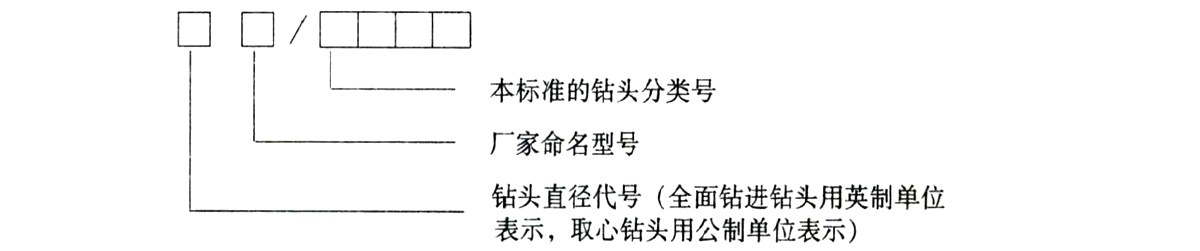

图1 钻头型号的表示方法
